現象說明

西門子PLC中AO點發出一路4-20mA電流控制信號，輸出至西門子變頻器，無法控制變頻器啟動。

故障查找

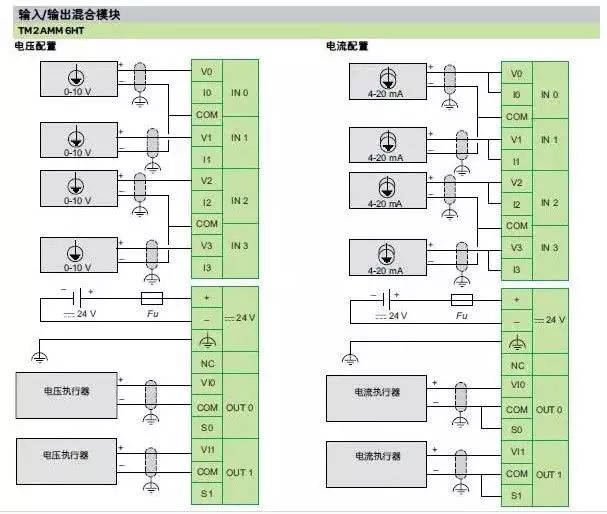

1、疑似模擬量輸出板卡問題，用萬用表測量4-20mA輸出信號，信號是正常的!

2、開始懷疑是變頻器控制信號輸入端有了問題，換了一臺同型號變頻器，問題仍然如此。

3、用一臺手持式信號發射器做4-20mA輸出信號源，輸出標準電流信號至變頻器，這下變頻器啟動了，因而我們排除了模擬量輸出板卡和變頻器的故障。

4、由此推測是變頻器的干擾信號傳導至模擬量通道所致。

5、為了驗證，在PLC模擬量4-20mA輸出通道中加裝了一臺信號隔離模塊TA3012，TA3012的輸入端子5、6接模擬量輸出模塊，輸出端子1、2端子接變頻器，3、4端子接外部24VDC供電電源，變頻器正常啟動了。

6、據此斷定，問題的根源在于變頻器干擾模擬量通道所致。

注意事項

在PLC和變頻器同時使用的自控系統中，應該著重注意一下事項：

PLC供電電源與動力系統電源(變頻器電源)分別配置，且PLC的供電應該選擇隔離變壓器;

動力線盡量與信號線分開，信號線要做屏蔽;

無論是模擬信號輸入還是模擬信號輸出，模擬量通道一律使用信號隔離模塊;

PLC程序里做軟件濾波設計;

信號地與動力地分開設計。
